냄비머리 나사 HOME > 제품소개 > 나사 > 냄비머리 나사

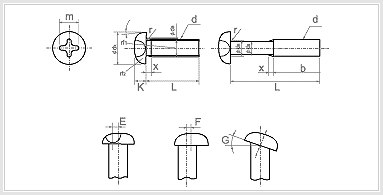

▣ 냄비머리나사 Unit : mm
나사호칭
(d)
피치
P
+자홈
번호
dk k rf1 rf2 m q r da E F G
기준치수 허용차 기준
치수
허용차 참고 최대 최소 최소 최대 최대 최대 최대
* M2 0.4 1 3.5 0
-0.4
1.3 ±0.1 4.5 0.6 2.2 1.01 0.60 0.1 2.6 0.15 0.1
(M2.2) 0.45 4 1.5 5 0.7 2.4 1.21 0.80 0.1 2.8 0.2 0.15
* (M2.3) 0.4 4 1.5 5 0.7 2.4 1.21 0.80 0.1 2.9 0.2 0.15
* M2.5 0.45 4.5 1.7 6 0.8 2.6 1.42 1.00 0.1 3.1 0.2 0.15
* (M2.6) 0.45 4.5 1.7 6 0.8 2.6 1.42 1.00 0.1 3.2 0.2 0.15
* M3 0.5 2 5.5 0
-0.5
2 ±0.15 7 1.0 3.6 1.43 0.86 0.1 3.6 0.25 0.2
* (M3.5) 0.6 6 2.3 8 1.1 3.9 1.73 1.15 0.1 4.1 0.25 0.2
* M4 0.7 7 2.6 9 1.3 4.2 2.03 1.45 0.2 4.7 0.3 0.2
(M4.5) 0.75 8 0
-0.6
2.9 11 1.5 4.6 2.43 2.14 0.2 5.2 0.35 0.25
* M5 0.8 9 3.3 12 1.6 4.9 2.73 2.14 0.2 5.7 0.35 0.25
* M6 1 3 10.5 0
-0.7
3.9 ±0.2 14 1.9 6.3 2.86 2.26 0.25 6.8 0.4 0.3
* M8 1.25 14 0
-0.8
5.2 18 2.6 7.8 4.36 3.73 0.4 9.2 0.5 0.4
