둥근머리 나사 HOME > 제품소개 > 나사 > 둥근머리 나사

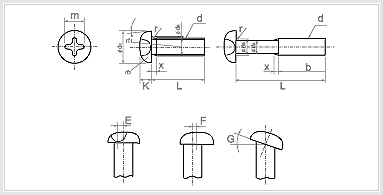

▣ 둥근머리나사 Unit : mm
나사호칭
(d) 		피치
P 		+자
구멍
번호 		dk k rf1 rf2 m q r da E F G
기준치수 허용차 기준
치수 		허용차 약 약 참고 최대 최소 최소 최대 최대 최대 최대
M2 0.4 1 3.5 0
-0.4 		1.3 ±0.1 2.1 1.2 2.1 0.91 0.50 0.1 2.6 0.15 0.1 2˚
(M2.2) 0.45 4 1.5 2.4 1.3 2.3 1.11 0.70 0.1 2.8 0.2 0.15
* (M2.3) 0.4 4 1.5 2.4 1.3 2.3 1.11 0.70 0.1 2.9 0.2 0.15
M2.5 0.45 4.5 1.7 2.7 1.5 2.5 1.32 0.90 0.1 3.1 0.2 0.15
* (M2.6) 0.45 4.5 1.7 2.7 1.5 2.5 1.32 0.90 0.1 3.2 0.2 0.15
M3 0.5 2 5.5 0
-0.5 		2 ±0.15 3.3 1.8 3.5 1.33 0.76 0.1 3.6 0.25 0.2
(M3.5) 0.6 6 2.3 3.6 2 3.8 1.63 1.06 0.1 4.1 0.25 0.2
M4 0.7 7 2.6 4.2 2.3 4.1 1.93 1.35 0.2 4.7 0.3 0.2
(M4.5) 0.75 8 0
-0.6 		3 4.8 2.7 4.5 2.33 1.74 0.2 5.2 0.35 0.25
M5 0.8 9 3.4 5.4 3 4.8 2.63 2.04 0.2 5.7 0.35 0.25
M6 1 3 10.5 0
-0.7 		4 ±0.2 6.3 3.5 6.2 2.76 2.16 0.25 6.8 0.4 0.3
M8 1.25 14 0
-0.8 		5.4 8.4 4.6 7.7 4.26 3.63 0.4 9.2 0.5 0.4
